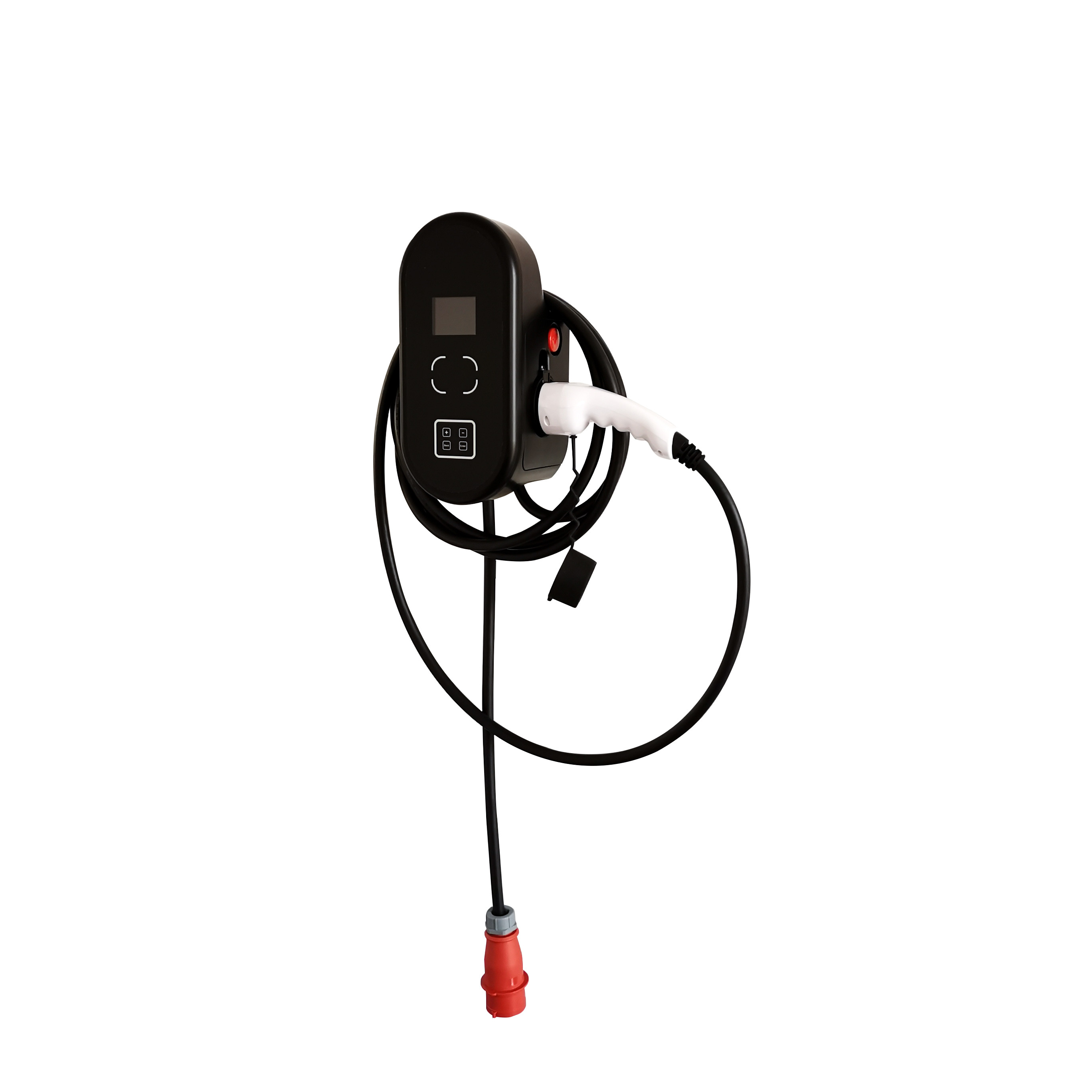

SAE J1772 IEC 62196 ওয়াল বক্স ইভি চার্জার ইলেকট্রিক চার্জিং পয়েন্ট হোম 15M কেবল

পরিচিতিমুলক নাম:	LINKIN

বিস্তারিত তথ্য
টাইপ:	7.2 kw ac ওয়ালবক্স চার্জার	সংমিশ্রণ:	এলইডি/এলসিডি/আরএফআইডি/ইমার্জেন্সি স্টপ বোতাম, এসি চার্জিং স্টেশন
রেট করা বর্তমান:	32A	তারের দৈর্ঘ্য:	5M/10M/15M
সংযোগকারী প্রকার:	IEC 62196 / SAE J1772	পদ্ধতি শুরু করুন:	"প্লাগ অ্যান্ড প্লে" বা RFID কার্ড
স্থাপন:	প্রাচীর-মাউন্ট করা	চার্জিং পাওয়ার:	3.5KW/7KW/11KW/22KW
লক্ষণীয় করা:	SAE J1772 ওয়াল বক্স ইভি চার্জার , IEC 62196 ওয়াল বক্স ইভি চার্জার , বৈদ্যুতিক চার্জিং পয়েন্ট হোম 15M কেবল

পণ্যের বর্ণনা

ওয়াল মাউন্ট করা গাড়ি ইভি ওয়াল বক্স হোম চার্জিং স্টেশন বৈদ্যুতিক গাড়ির গাড়ির জন্য

স্পেসিফিকেশন

সমস্ত পণ্য কারখানা ছাড়ার আগে নিম্নলিখিত পরিদর্শন পাস করতে হবে:

1. ফাংশন পরীক্ষা:
A. চার্জিং ফাংশন নিয়ন্ত্রণ পরীক্ষা,
B. যোগাযোগ ফাংশন পরীক্ষা,
সি. নিরোধক সনাক্তকরণ ফাংশন পরীক্ষা,
D. গাড়ির প্লাগ লকিং ফাংশন পরীক্ষা,
ই. প্রাক-চার্জিং ফাংশন পরীক্ষা

2. চার্জিং আউটপুট পরীক্ষা:
উ: চার ইউআই বড় ধ্রুবক পাওয়ার আউটপুট পরীক্ষা,
B. শক্তি নিয়ন্ত্রণ পরীক্ষা,
C. কম-ভোল্টেজ সহায়ক শক্তি পরীক্ষা,
D. আউটপুট বর্তমান প্রতিক্রিয়া সময় পরীক্ষা,
ই. বর্তমান স্টপিং রেট টেস্ট আউট ট্রান্সমিশন,
F. দক্ষতা পরীক্ষা,
G. পাওয়ার ফ্যাক্টর পরীক্ষা।

ওয়াল মাউন্টেড ইভি চার্জার পাওয়ার স্পেসিফিকেশন
	ইইউ স্ট্যান্ডার্ড
চার্জিং সংযোগকারী প্রকার	IEC 62196-2 (টাইপ 2)
এসি পাওয়ার ইনপুট রেটিং	1 ফেজ	3 ফেজ
এসি পাওয়ার ইনপুট রেটিং	230V±15%	380V±15%
এসি পাওয়ার আউটপুট রেটিং	3.5kw/16A	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
ফ্রিকোয়েন্সি রেটিং	50/60 Hz
ইউজার ইন্টারফেস ও কন্ট্রোল
জরুরী বন্ধ করার সুইজ	হ্যাঁ	প্লাগ-এন্ড-চার্জিং	হ্যাঁ
RFID কার্ড চার্জিং	হ্যাঁ	অ্যাপ চার্জিং	হ্যাঁ
ইথারনেট ইন্টারফেস	হ্যাঁ	ওয়াইফাই ফাংশন	হ্যাঁ
OCPP প্রোটোকল	OCPP 1.6	4.3-ইঞ্চি এলসিডি স্ক্রিন	ঐচ্ছিক
সুরক্ষা
ওভার ভোল্টেজ প্রতিরোধী	হ্যাঁ	ভোল্টেজ সুরক্ষা অধীনে	হ্যাঁ
অতিরিক্ত ধারন রোধ	হ্যাঁ	শর্ট সার্কিট সুরক্ষা	হ্যাঁ
আর্থ লিকেজ সুরক্ষা	হ্যাঁ	স্থল সুরক্ষা	হ্যাঁ
ওভার-টেম্প প্রোটেকশন	হ্যাঁ	সার্জ সুরক্ষা	হ্যাঁ
আরসিডি	টাইপ বি
পরিবেশগত
সংগ্রহস্থল তাপমাত্রা	-40 ~ 75℃	অপারেটিং তাপমাত্রা	-30 ~ 55℃
অপারেটিং আর্দ্রতা	Tp 95% পর্যন্ত, নন-কন্ডেন্সিং	উচ্চতা	≤2000মি
কুলিং পদ্ধতি	প্রাকৃতিক কুলিং
M3P ওয়ালবক্স যান্ত্রিক
আইপি কোড	IP54	মাত্রা (H×W×D,mm)	410×260×164
ওজন	12 কেজি	চার্জিং তারের দৈর্ঘ্য	5 মি বা কাস্টমাইজ করুন
ঘের উপাদান	ফ্রন্ট-প্যানেল: টেম্পারড গ্লাস, ব্যাক-কভার: প্লেট মেটাল
M3T মাউন্টিং পোল (ঐচ্ছিক)
মাত্রা (H×W×D,mm)	1400×200×100	ওজন	~8 কেজি
ঘের উপাদান	ধাতু

3. নিয়ন্ত্রণ গাইড পরীক্ষা:
A. চার্জিং কন্ট্রোল স্টেট টেস্ট,
B. চার্জিং সংযোগ নিয়ন্ত্রণের সময় পরীক্ষা,
C. নিয়ন্ত্রণ গাইড ভোল্টেজ সীমা পরীক্ষা,
D. যোগাযোগ বাধা পরীক্ষা,
E. সুরক্ষা গ্রাউন্ডিং ধারাবাহিকতা ক্ষতি পরীক্ষা,
F. সংযোগ সনাক্তকরণ সংকেত সংযোগ বিচ্ছিন্ন পরীক্ষা,
জি ব্যাটারি ভোল্টেজ এবং যোগাযোগের বার্তা পরীক্ষার সাথে মেলে না,
H. ব্যাটারি ভোল্টেজ চার্জার পরিসীমা পরীক্ষা অতিক্রম করে,
I. আঁকুন ব্যাটারি দুটি সুরক্ষা ফাংশন যানবাহন zu উচ্চ অনুমোদিত মোট ভোল্টেজ অমিল পরীক্ষা,
J. চার্জিং চাহিদা ব্যাটারি পরামিতি পরীক্ষার চেয়ে বেশি।
